FORTISWITCH 124F交換機開箱-摩泰光電

FORTINET/飛塔公司是一家華人在美國建立的安全公司，主要做防火墻、SD-WAN等網絡安全產品。公司創立于2000年，2009年上市。

摩泰光電實驗室購買了一臺FORTISWITCH 124F交換機，可以測試1G/10G SFP產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

FORTISWITCH 124F
Total Network Interfaces	24x GE RJ45 and 4×10GE SFP+
RJ-45 Serial Console Port	1
Power Required	100-240V AC, 50-60 Hz
Power Supply	AC built in
*Power Consumption(Average / Maximum)**	24.8 W / 26.3 W
Operating Temperature	32°F to 113°F(0℃ to 45℃)
Storage Temperature	-4°F to 158°F(-20℃ to 70℃)
Humidity	10% to 90% non-condensing
Height x Depth x Width (mm)	44×230×330
Weight	4.48 Ibs (2.03 kg)

設備開箱內含主機一臺，配件一盒（一根三腳電源線、一根RJ45轉USB-A串口線、螺絲與機架角鐵、橡膠防滑墊、產品指南）。

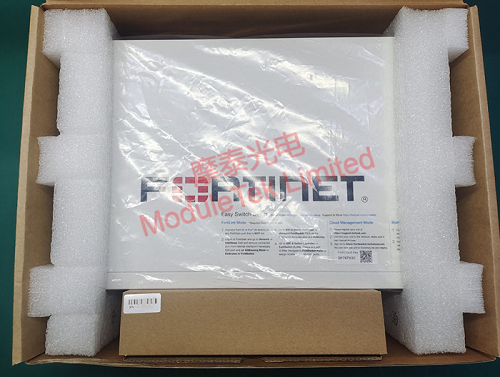

圖1 FORTISWITCH 124F包裝

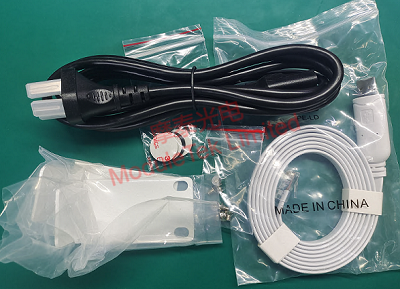

圖2 FORTISWITCH 124F配件

前面板主要有24個RJ45口，4個SFP接口（支持1G/10G），一個USB口，一個RJ45串口；背面板主要有一個交流電源接入孔。

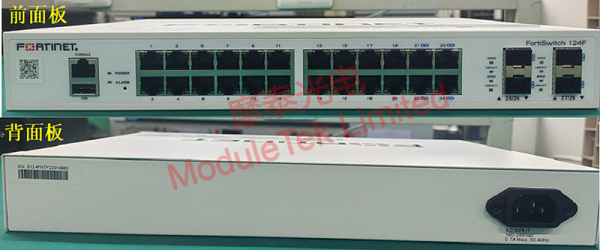

圖3 FORTISWITCH 124F前面板/背面板

接入電源線對設備進行上電，啟動無明顯噪聲。

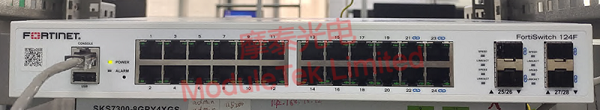

圖4 FORTISWITCH 124F設備上電

使用RJ45雙絞線，接入交換機RJ45口，使用瀏覽器訪問WEB管理界面；默認IP：192.168.1.99，賬號：admin，密碼：無。

圖5 WEB管理界面

使用RJ45轉DB9串口線，PC通過串口連接到交換機；設備默認波特率：115200，賬號：admin，密碼：無，登錄控制臺，執行命令“get system status”，查看設備型號與系統版本信息。

接入摩泰10G LR光模塊，交換機可以正確識別模塊類型。查看光模塊信息相關命令參考：Fortinet交換機如何查看端口狀態與光模塊信息。

摩泰光電的光模塊可以很好的兼容FORTINET的相關設備，歡迎大家選購。
