H3C SFP-25G-LR-SM1310 光模塊樣品報告-摩泰光電

華三/H3C公司有型號SFP-25G-LR-SM1310的光模塊產品，可以在單模光纖支持25G以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

H3C SFP-25G-LR-SM1310 光模塊在25G 標準單模光纖(SMF)G.652上支持10KM的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 SFP-25G-LR-SM1310 光模塊關鍵參數

對外型號	中心波長	Fiber Mode	光纖直徑（μm）	傳輸距離	接口指標（dBm）
					輸出光功率	接收光功率
SFP-25G-LR-SM1310	1310	SMF	9/125	10km	-7~+2	-13.3~+2

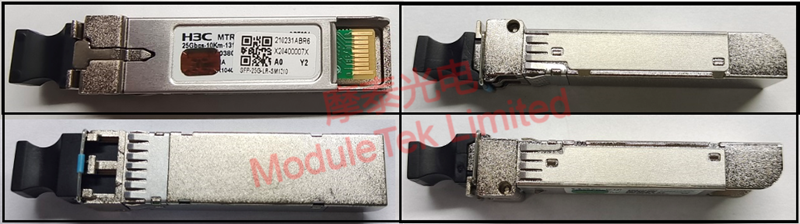

圖1 SFP-25G-LR-SM1310 光模塊外觀圖

2、模塊上機識別

將SFP-25G-LR-SM1310模塊接入H3C S6850-56HF交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、連接器類型、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 SFP-25G-LR-SM1310樣品模塊上機識別信息

項目	交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

a.實驗室模塊外殼45℃條件下，對SFP-25G-LR-SM1310樣品模塊在測試版上的性能指標進行測試，測試結果如下:

表3 SFP-25G-LR-SM1310樣品模塊性能參數

參數	測試數據	單位	備注
發射光功率	-1.8	dBm
接收靈敏度（不過纖）	-15.5	dBm	5E-5誤碼率
接收靈敏度（過10km光纖）	-15.4	dBm	5E-5誤碼率
功耗	0.79	W
