CCWDM 緊湊型粗波分復用簡介-摩泰光電

CCWDM是Compact CWDM(緊湊型粗波分復用），是一種基于TFF(薄膜濾波器）的波分復用技術，它的工作方式與CWDM模塊相同，不同之處在于CCWDM的相鄰信道利用平行光束在自由空間級聯，而不是光纖。CWDM各通道濾波器之間采用光纖級聯，而CCWDM其準直器和濾波器焊在一個公共的基底上，各通道之間通過自由空間級聯。

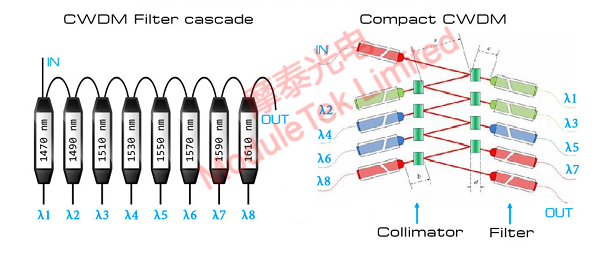

圖1 左圖為光纖級聯，右圖為自由空間級聯

從圖1可觀察到自由空間級聯工作流程是：光信號是由輸入光纖進入自由空間CWDM器件中，用輸入透鏡將輸入光纖上的波長分別為λ1， λ2…λn的光信號聚焦到第一個濾波片上；波長為λ1的光信號通過第一個濾波片并經第一個輸出透鏡耦合到第一個輸出光纖中，分離出波長為λ1的光信號；其余光信號經第一個玻片反射到下一個玻片進行光信號分離；依此類推，直到分離出所有信號。波長信道之間的耦合通過走“之”字路線的淮直光線的形式實現。

CCWDM封裝模塊尺寸與CWDM模塊相比大大減小，而且插入損耗更低，一致性更好。它可以替代CWDM產品應用于電信、企業網、PON網絡、有線電視等領域；且較低的插入損耗，使CCWDM模塊運行時擁有較低的信號衰減，達到降低信號發射器的功率要求。

摩泰光電的CCWDM模塊具有成熟的生產工藝，性能穩定可靠，支持-40℃~85℃環境溫度使用，歡迎大家選購！
